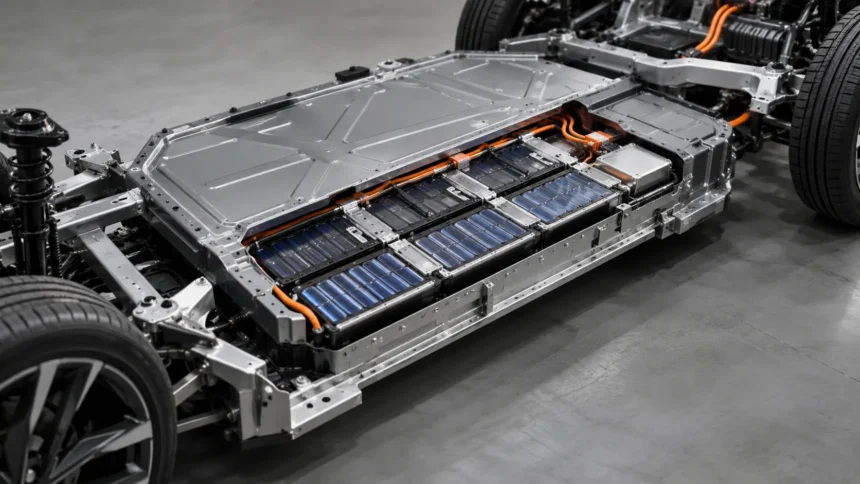

بطارية السيارة الكهربائية ليست خلية واحدة كبيرة، بل منظومة تضم عددًا كبيرًا من الخلايا والوحدات والموصلات وأجهزة القياس والحماية والتبريد. ولكي تعمل بأمان وكفاءة، تحتاج إلى نظام يراقب ما يحدث داخل الحزمة ويحدد مقدار الطاقة التي يمكن استخدامها أو استقبالها. يقوم نظام إدارة بطارية السيارة الكهربائية، المعروف اختصارًا باسم BMS، بهذه المهمة؛ فهو يجمع القياسات، ويقدّر الحالات التي لا يمكن قياسها مباشرة، ويرسل حدودًا تشغيلية إلى أنظمة السيارة.
تظهر أهمية BMS عندما تعرض السيارة نسبة شحن مثل 63%، أو تقيد قدرة التسارع، أو تخفض سرعة الشحن السريع، أو تنبه السائق إلى خلل في البطارية. لا يعني ذلك أن النظام يستطيع معرفة كل تفاصيل الخلايا بلا هامش خطأ؛ فبعض قيمه تقديرية وتعتمد على نماذج ومعايرة وظروف الاستخدام. يشرح هذا الدليل الوظائف الرئيسية للنظام، وعلاقته بالإدارة الحرارية والشحن، والفروق بين نسبة الشحن وصحة البطارية، وكيفية التعامل مع التحذيرات دون تشخيص ذاتي خطير.
ما نظام إدارة البطارية؟
BMS منظومة إلكترونية وبرمجية تراقب البطارية وتتحكم في حدود تشغيلها. ويمكن أن تتوزع وظائفه بين وحدات مراقبة الخلايا ووحدة تحكم مركزية وبرمجيات مرتبطة بنظام الشحن والعاكس والتبريد. تختلف البنية من مصنع إلى آخر؛ لذلك ليس كل نظام مكونًا واحدًا أو ذا قدرات متطابقة. لكن الهدف العام هو جمع قياسات موثوقة، ومنع تجاوز الحدود التي حددها تصميم الخلايا، وتقديم معلومات تساعد السيارة على تقدير الطاقة المتبقية وإدارة الأداء.

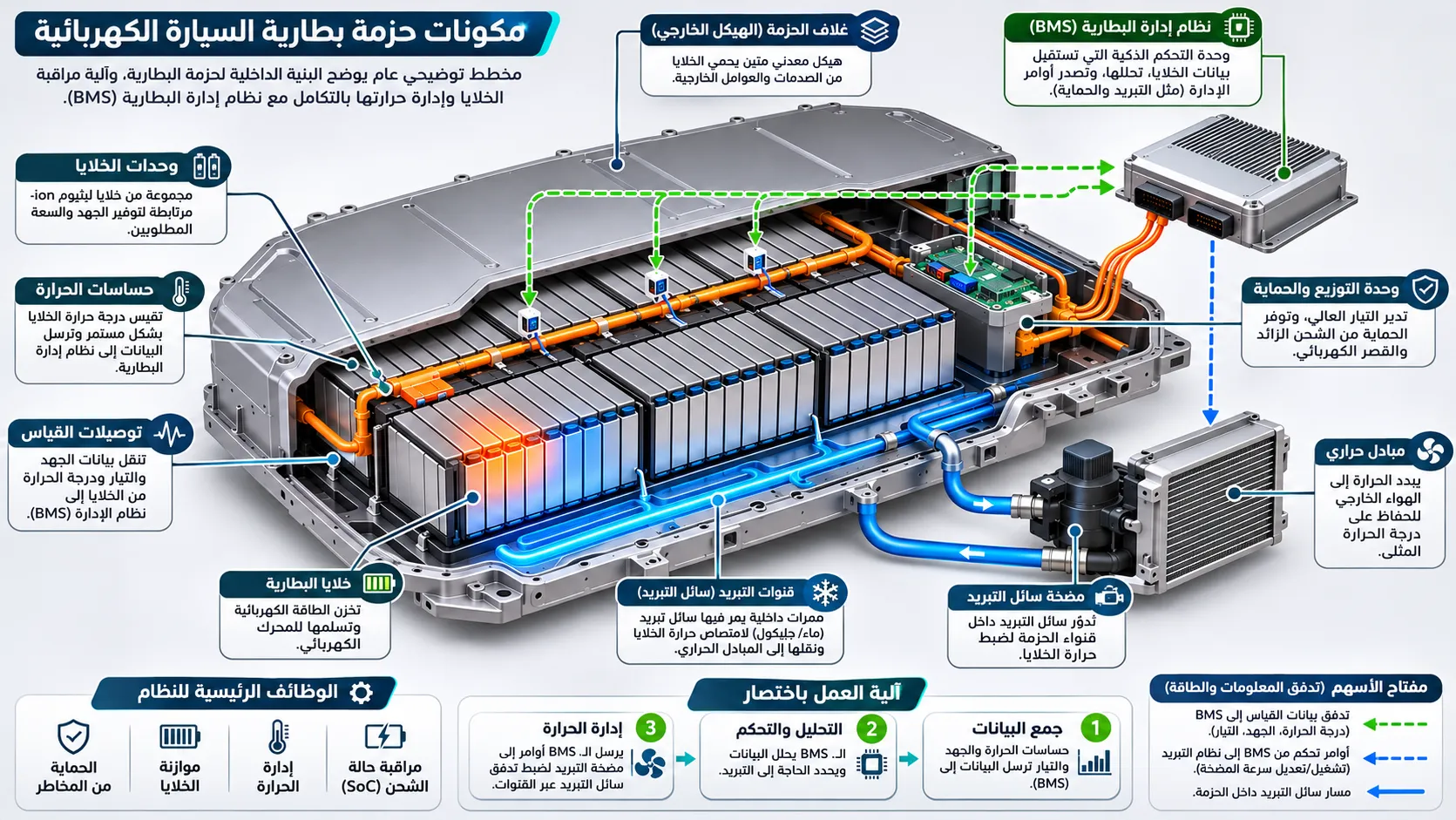

يجب التمييز بين BMS ونظام إدارة الحرارة. الأول يراقب البطارية ويحدد الحدود ويتواصل مع مكونات السيارة، أما منظومة الإدارة الحرارية فتدير انتقال الحرارة باستخدام سائل تبريد أو مبادلات حرارية أو مضخات أو سخانات حسب التصميم. يعمل النظامان معًا عادةً: يقيم BMS حالة الخلايا، ثم يطلب أو يسمح بإجراءات تؤثر في التبريد أو التسخين أو قدرة الشحن. بعض الشركات تدمج الوظائف في بنية إلكترونية مشتركة، لكن ذلك لا يلغي اختلاف المهام.
ما القياسات التي يراقبها نظام إدارة بطارية السيارة الكهربائية؟

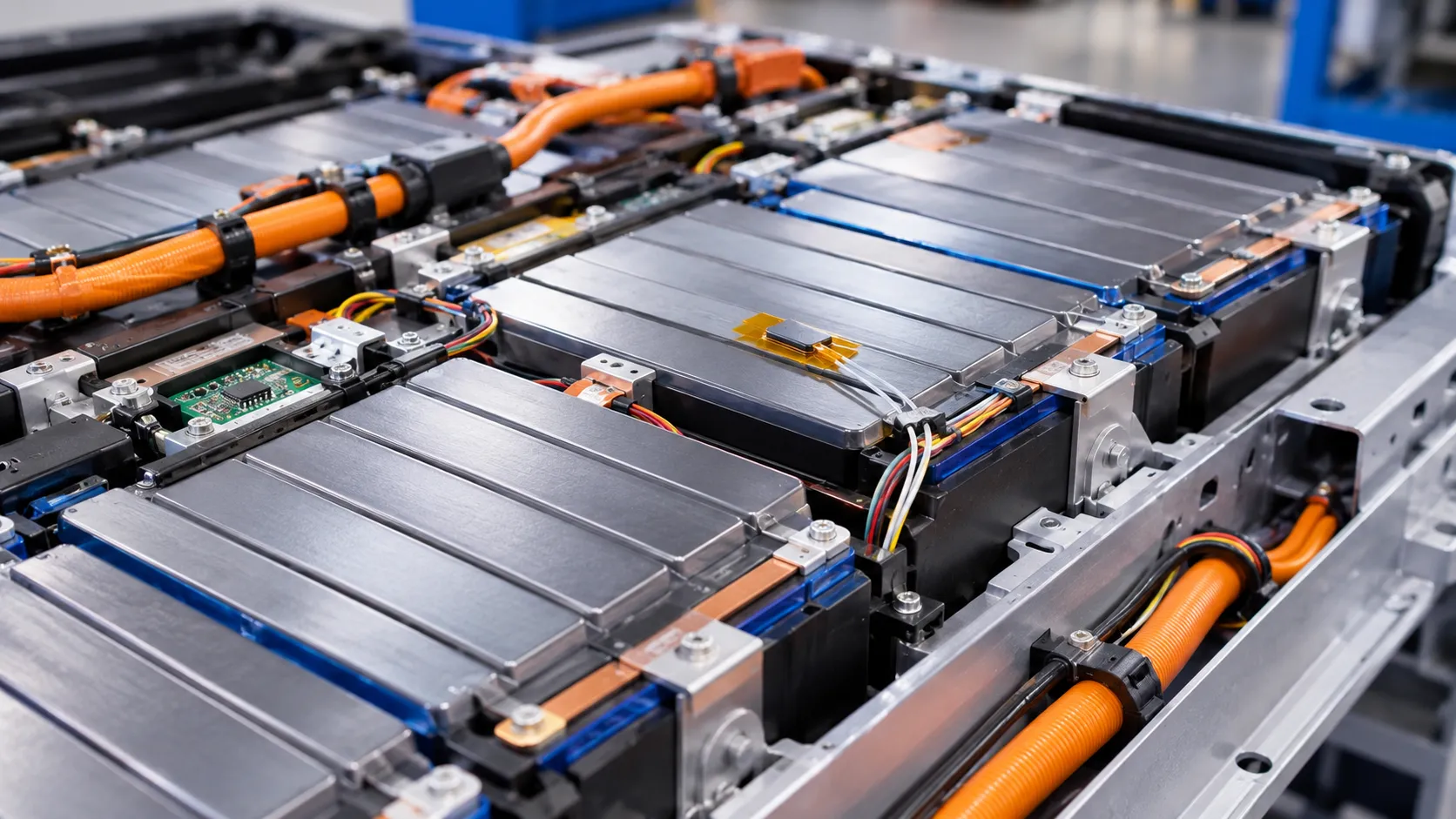

من القياسات الأساسية جهد الخلايا أو مجموعات الخلايا، والتيار الداخل إلى الحزمة أو الخارج منها، ودرجات الحرارة في نقاط متعددة. يمكن للنظام كذلك متابعة العزل الكهربائي، وحالة الموصلات، وبيانات الشاحن، وأخطاء الاتصالات، بحسب المركبة. ليست كل السيارات تكشف للسائق هذه التفاصيل؛ غالبًا تعرض واجهة المستخدم نسبة الشحن والمدى والتنبيهات، بينما تبقى البيانات التفصيلية في أدوات التشخيص لدى مركز الخدمة.
تسمح متابعة الخلايا منفردة أو على مستوى مجموعات منها برصد الاختلافات غير المعتادة. فإذا ارتفع جهد مجموعة أسرع من البقية أثناء الشحن، فقد يحد النظام من التيار حتى لا تتجاوز حدودها. وإذا ظهرت قراءة حرارة غير منطقية أو تعذر الاتصال بمستشعر، يمكن أن يدخل النظام في وضع حماية. ولا يعني كل اختلاف بسيط وجود عطل؛ إذ تتباين الخلايا ضمن حدود التصميم، ويحتاج تفسير القياسات إلى معرفة بنية الحزمة ودرجة الحرارة وحالة الشحن.
نسبة الشحن SOC ليست مقياسًا مباشرًا للطاقة

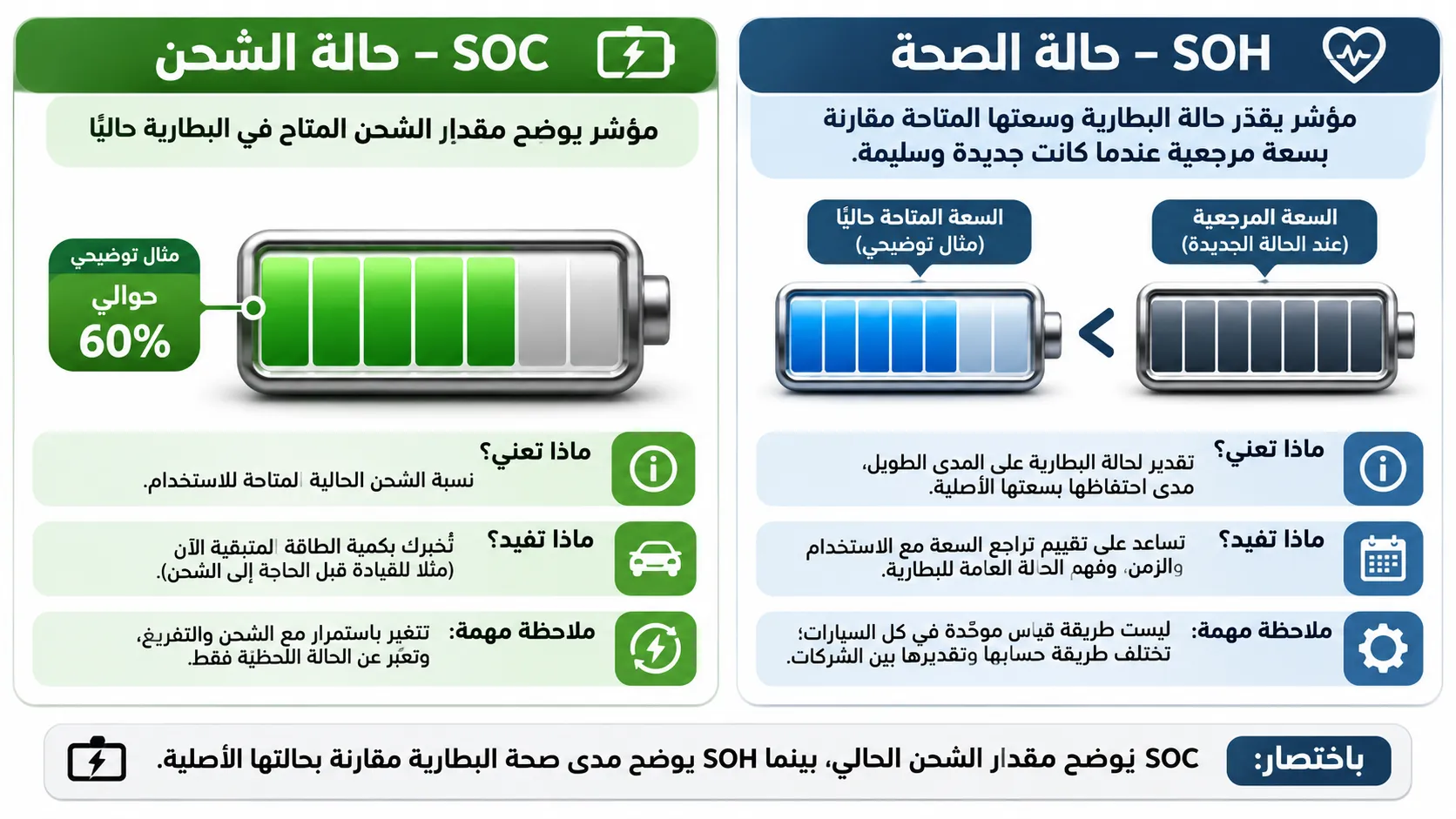

تشير SOC إلى حالة الشحن أو نسبة الطاقة المتاحة مقارنة بالسعة التي يستخدمها النظام مرجعًا. في البطارية لا توجد دائمًا وسيلة مباشرة لقياس كمية الطاقة المتبقية كما نقيس الوقود في خزان ذي شكل ثابت. لذلك يدمج BMS قياسات التيار عبر الزمن مع جهد الخلية ودرجة الحرارة ونماذج كيميائية أو خوارزميات تقدير، وقد يستفيد من نقاط مرجعية أثناء الاستقرار. تعتمد الدقة على معايرة النظام وظروف البطارية وسلوكها.
قد تتغير النسبة المعروضة قليلًا بعد ركن السيارة أو إعادة تشغيلها أو بعد تغير الحرارة، وقد ينخفض المدى المتوقع أسرع من المعتاد بسبب القيادة أو التكييف دون أن تكون SOC نفسها معطوبة. لا ينبغي الخلط بين تقدير المدى ونسبة الشحن؛ فالمدى المتوقع يستخدم أيضًا استهلاك الطاقة السابق أو ظروف القيادة المتوقعة. إذا لاحظت تغيرًا كبيرًا أو متكررًا في النسبة أو ظهور تحذير، سجّل الظروف واطلب فحصًا بدل محاولة إعادة ضبط النظام دون توجيه من الشركة.
حالة صحة البطارية SOH: ماذا تعني؟
تشير SOH إلى حالة صحة البطارية مقارنة بحالة مرجعية، لكنها ليست رقمًا موحدًا عالميًا يُحتسب بالطريقة نفسها في كل سيارة. قد يعكس التقدير السعة المتاحة أو المقاومة الداخلية أو مزيجًا من مؤشرات أخرى وفق خوارزمية الشركة. لذلك لا تكفي قراءة واحدة من تطبيق غير رسمي لإثبات قيمة تجارية دقيقة للبطارية، ولا يمكن مقارنة 90% في طراز بــ 90% في طراز آخر دون معرفة المنهجية وظروف القياس.
تنخفض السعة المتاحة تدريجيًا مع الزمن والاستخدام، لكن معدل التغير يتأثر بالكيمياء ودرجات الحرارة وأنماط الشحن ومدة البقاء عند نسب مرتفعة أو منخفضة والعمليات الحرارية. كما أن سعة البطارية ليست سوى جزء من الأداء؛ فقد تؤثر مقاومة الخلايا أو حدود التحكم في القدرة المتاحة تحت حمل قوي. لفهم الضمان وما يعنيه حد السعة، راجع دليل ضمان بطارية السيارة الكهربائية, ولا تفترض أن وجود BMS يمنع كل أشكال التقادم.
موازنة الخلايا ولماذا تحتاج إليها؟

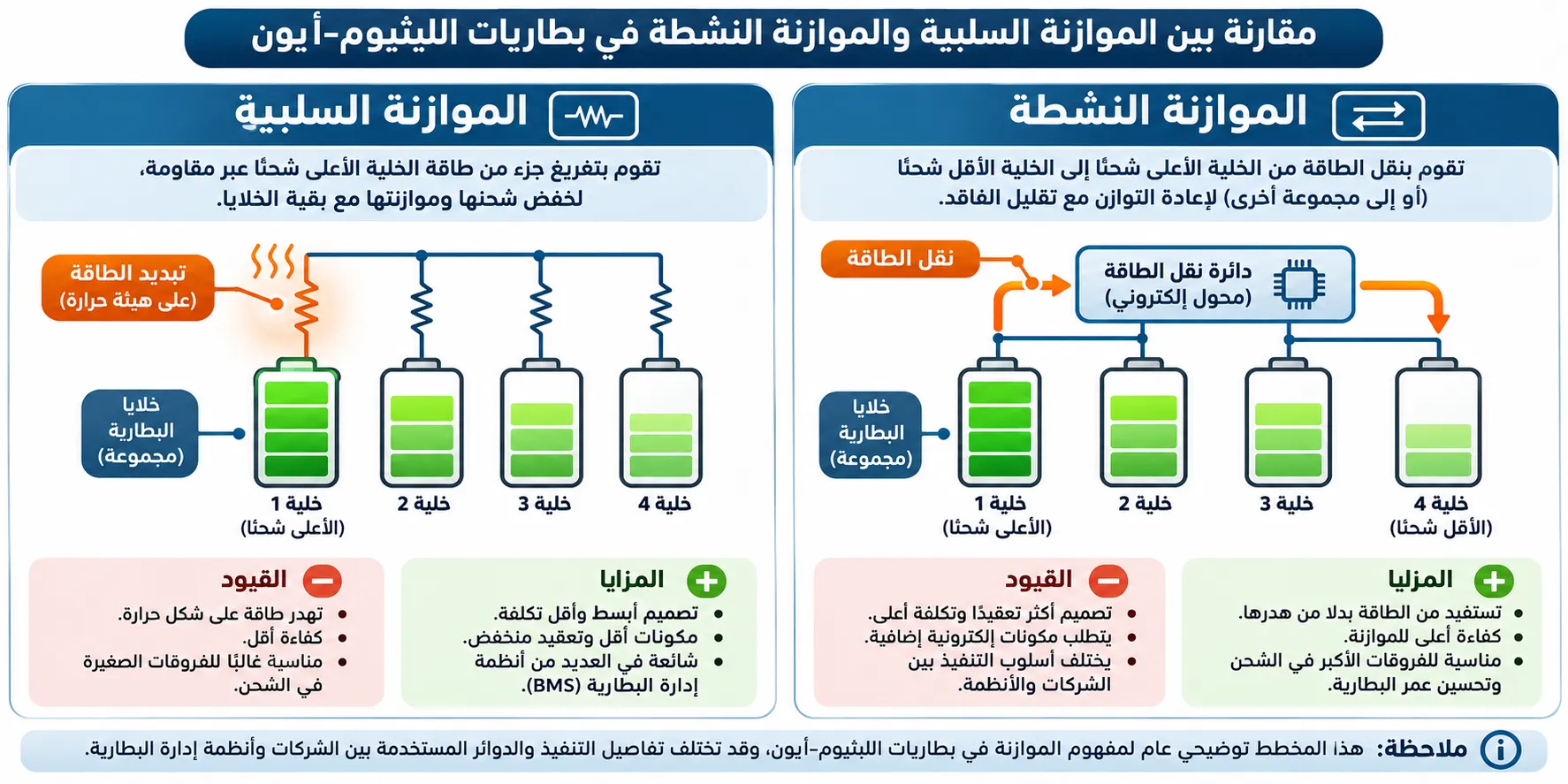

تختلف الخلايا قليلًا عن بعضها في السعة والمقاومة وسلوك الشحن. وإذا انحرفت حالات الشحن بينها مع الاستخدام، فقد يصل جزء من الحزمة إلى حد الجهد المسموح قبل بقية الخلايا، فيضطر النظام إلى تقليل الشحن أو منع الاستفادة من بعض الطاقة. تساعد موازنة الخلايا على الحد من هذا الاختلاف حتى يمكن استخدام الحزمة ضمن الحدود المصممة. توجد طرق موازنة سلبية تبدد قدرًا صغيرًا من الطاقة من الخلايا الأعلى جهدًا، وطرق نشطة تنقل الطاقة بين الخلايا أو المجموعات في تصاميم معينة.
لا يعني ذلك أن على المالك تنفيذ إجراء خاص بعد كل شحنة. طريقة الموازنة وتوقيتها وشروطها يحددها المصنع، وقد تكون غير ملحوظة للمستخدم. لا ينبغي فتح الحزمة أو محاولة قياس الخلايا يدويًا؛ فأنظمة الجهد العالي خطرة، كما أن العبث بالوصلات قد يسبب تلفًا أو فقدان حماية. إذا كان هناك اختلاف يستدعي التدخل، فالتشخيص والإصلاح من اختصاص فني مؤهل يستخدم بيانات المصنع وإجراءات العزل والسلامة الصحيحة.
كيف يساهم نظام إدارة بطارية السيارة الكهربائية في السلامة؟

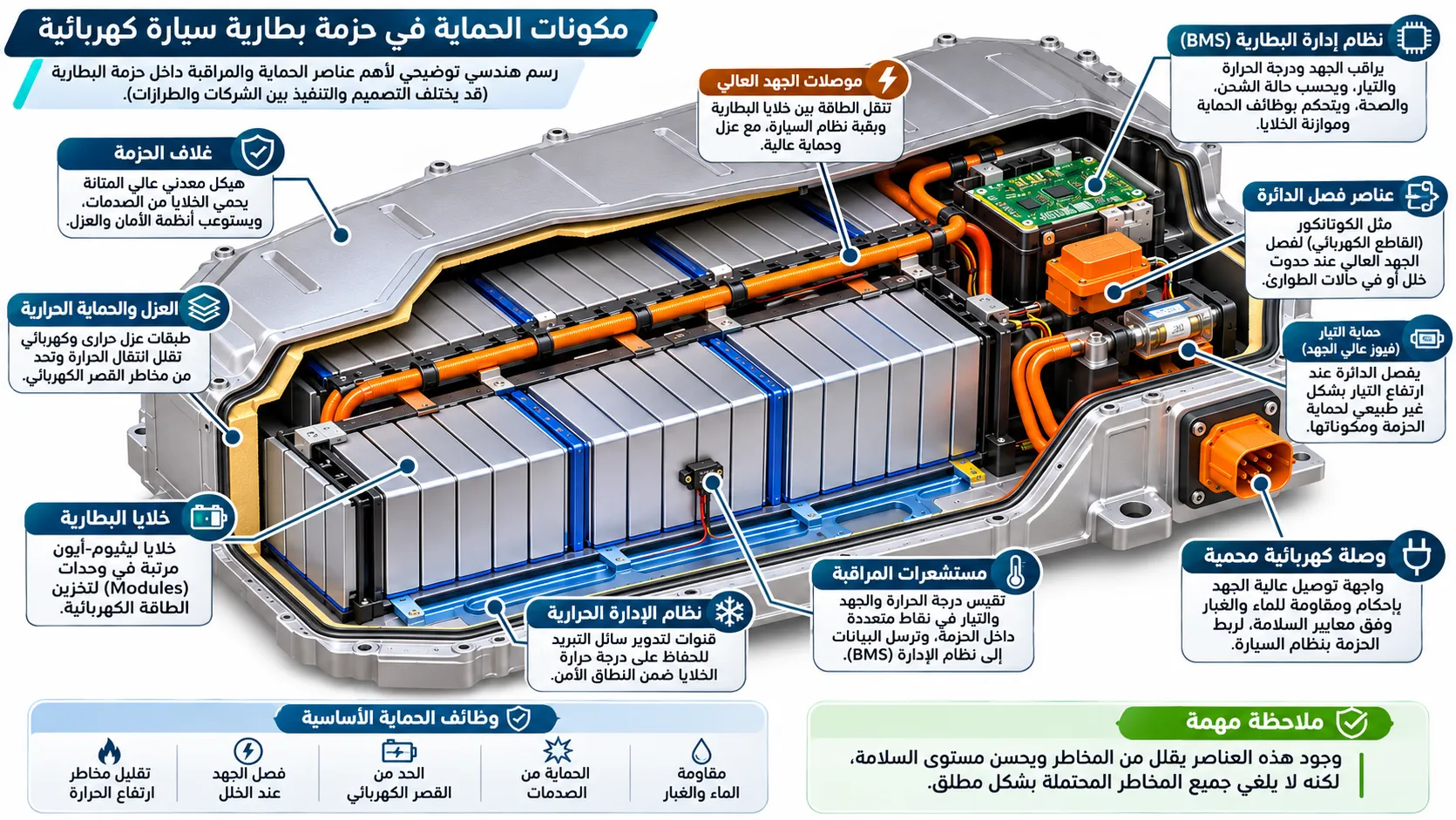

يضع النظام حدودًا لشحن البطارية وتفريغها بناءً على القياسات والتقديرات. ويمكنه تقليل القدرة أو فصل الموصلات عالية الجهد إذا اكتشف حالة غير آمنة وفق منطق الحماية. كما يشارك في متابعة الحرارة والعزل والأخطاء والتواصل مع وحدة الشحن. هذه الحماية متعددة الطبقات؛ فسلامة الحزمة تعتمد أيضًا على تصميم الخلايا، والمواد الفاصلة، والصمامات، والموصلات، والتبريد، والهيكل، وأنظمة كشف الأعطال والاستجابة لها.
لا ينبغي تقديم BMS كضمان مطلق ضد الحريق أو التلف. الأنظمة قد تواجه خلل مستشعر أو مشكلة اتصال أو عطلًا ماديًا يتطلب فحصًا، لذلك تبقى إجراءات السلامة بعد الحوادث مهمة. إذا تعرضت السيارة لاصطدام شديد أو غمر بالمياه أو ظهرت رائحة أو دخان أو تحذيرات حرارية غير معتادة، ابتعد عنها واتبع تعليمات الطوارئ والجهات المختصة ولا تحاول فصل البطارية بنفسك. يوجد في الموقع دليل مستقل عن سلامة السيارات الكهربائية بعد الحوادث والغمر.
العلاقة بين BMS والشحن السريع
عند توصيل شاحن DC، لا يفرض الشاحن أقصى قدرته على البطارية بصورة عمياء. تتبادل السيارة والمحطة البيانات اللازمة، ويحدد نظام السيارة مقدار التيار أو القدرة المقبولة ضمن الحدود المتاحة. يساهم BMS في تقديم حدود مستمدة من الجهد والحرارة وحالة الشحن، بينما تنسق وحدات أخرى الاتصال والتحكم في الطاقة. لهذا قد تنخفض القدرة رغم أن المحطة قادرة على تقديم رقم أعلى، خاصةً عند ارتفاع SOC أو عدم ملاءمة حرارة البطارية.
يمكن أن تساعد تهيئة البطارية في جعل درجات الحرارة أقرب إلى المجال الذي يفضله المصنع قبل الشحن السريع. وقد تقيد السيارة القدرة إذا كانت البطارية شديدة البرودة أو الحرارة أو إذا ظهر خلل في مستشعر أو اتصال. لا يمكن الحكم على BMS بأنه معطوب من منحنى شحن بطيء لمرة واحدة؛ فهناك عوامل كثيرة، مثل قدرة المحطة الفعلية وتشارك القدرة بين المخارج ونسبة البداية. انظر أيضًا شرح تهيئة البطارية قبل الشحن السريع.
حدود نظام إدارة البطارية
يعتمد BMS على مستشعرات وخوارزميات وافتراضات، ولا يستطيع التنبؤ الكامل بكل تغير كيميائي داخل كل خلية. وقد تكون بعض المشكلات داخلية أو بطيئة التطور دون أن تنتج عنها قراءة واحدة حاسمة. كما أن شاشة السيارة قد تعرض معلومات مبسطة ولا تكشف تفاصيل SOH أو الفروق بين المجموعات. ولهذا فإن تقدير صحة البطارية يحتاج أحيانًا إلى بيانات تشخيصية وسياق تاريخي، خصوصًا عند شراء سيارة مستعملة أو تقييم ادعاء ضمان.
لا تتطابق أدوات التشخيص غير الرسمية بالضرورة مع تعريفات الشركة المصنعة. قد تختلف وحدات القياس وطريقة حساب النسبة أو الوصول إلى البيانات بين الطرازات والإصدارات البرمجية. لا تعتمد على تطبيق مجهول لاتخاذ قرار بفك الحزمة أو تجاوز الحماية. استخدم قائمة فحص موثوقة عند شراء سيارة مستعملة، واطلب من مركز خدمة مؤهل تقريرًا يوضح طريقة القياس والنتيجة والقيود. يساعد ذلك في تجنب الخلط بين انحراف تقدير مؤقت وبين تدهور فعلي أو مشكلة كهربائية.
علامات تستحق الفحص
- تحذير واضح يتعلق بنظام البطارية أو الجهد العالي أو الحرارة.
- انخفاض متكرر وغير مفسر في القدرة المتاحة أو سرعة الشحن ضمن ظروف متشابهة.
- تغير كبير في نسبة الشحن أو المدى المتوقع دون اختلاف ظاهر في الاستخدام.
- رسائل خطأ متكررة بعد الشحن أو تعذر بدء الشحن في أكثر من محطة متوافقة.
- ارتفاع حرارة أو رائحة غير معتادة أو آثار صدمة أو دخول مياه؛ وهذه الحالات تتطلب التعامل وفق إجراءات السلامة لا التجربة الذاتية.
كيف تحافظ على البطارية دون التدخل في BMS؟
الخطوة الأولى هي اتباع تعليمات الشركة بشأن حدود الشحن اليومية، والتخزين، والحرارة، والشحن السريع، وعدم ترك السيارة لفترات طويلة عند مستوى غير موصى به. لا توجد نسبة واحدة مثالية لجميع الكيميائيات والطرازات، وبعض السيارات تطلب شحنًا كاملًا في ظروف محددة لمعايرة المؤشر أو عند الاستعداد لرحلة. اترك أنظمة السيارة تدير الحماية ولا تحاول تجاوز حدود الشحن أو تعديل البرامج بنفسك.
استخدم تحديثات المصنع المعتمدة، واحرص على إجراء الصيانة والفحوص عند ظهور تحذير. عند ركن السيارة طويلًا، اتبع ما يذكره الدليل حول حالة الشحن وتركها موصولة أو غير موصولة، لأن الاستهلاك الاحتياطي يختلف بين السيارات. يمكن الرجوع إلى دليل ركن السيارة الكهربائية لفترة طويلة. كما يساعد الاحتفاظ بسجل للملاحظات على وصف المشكلة للفني دون استنتاج تشخيص غير مؤكد.
الخلاصة السريعة
- BMS نظام مراقبة وتقدير وتحكم يحمي البطارية ويدير الحدود التشغيلية، وليس مجرد مؤشر لنسبة الشحن.
- SOC تعبر عن حالة الشحن، بينما SOH تقدير للصحة؛ ولا ينبغي الخلط بينهما أو افتراض أن طريقة الحساب موحدة.
- موازنة الخلايا والقياسات الحرارية والكهربائية تساعد على الاستفادة من الحزمة ضمن حدود الأمان.
- انخفاض سرعة الشحن أو القدرة لا يثبت وحده وجود عطل في BMS.
- لا تفتح حزمة الجهد العالي ولا تتجاوز حدود الحماية أو تعتمد على أدوات غير موثوقة للتشخيص.
- اطلب فحصًا مؤهلًا عند تكرار التحذيرات أو ظهور تغير غير معتاد في الأداء.
أسئلة شائعة
هل يستطيع BMS منع تدهور البطارية؟
يمكنه إدارة حدود التشغيل والحرارة والشحن لتقليل بعض عوامل الإجهاد، لكنه لا يوقف التقادم الكيميائي الطبيعي ولا يضمن بقاء السعة ثابتة.
ما الفرق بين SOC وSOH؟
SOC تقدير لنسبة الشحن المتبقية، بينما SOH تقدير لحالة البطارية مقارنة بمرجع. وتختلف خوارزميات SOH بين الشركات.
هل البطارية التالفة تعني أن نظام إدارة بطارية السيارة الكهربائية معطل؟
لا. قد تكون المشكلة في خلية أو مستشعر أو اتصال أو تبريد أو مكون آخر. يلزم تشخيص موثوق لتحديد السبب.
هل أحتاج إلى موازنة الخلايا يدويًا؟
لا. ينفذ النظام الموازنة وفق تصميم السيارة. لا تفتح البطارية أو تحاول موازنة الخلايا بنفسك.
لماذا تتغير نسبة البطارية بعد توقف السيارة؟
قد تؤثر درجة الحرارة وتقدير النظام واستقرار الجهد في القراءة. التغير الكبير والمتكرر أو المصحوب بتحذير يستدعي فحصًا.
هل الشحن السريع يضر البطارية دائمًا؟
ليس حكمًا مطلقًا. يتأثر الأمر بالتصميم والحرارة وحالة الشحن وتكرار الاستخدام وحدود الشركة؛ ولا يمكن استنتاج الضرر من نوع الشحن وحده.
لخلفية تقنية حول إدارة الحرارة وحدود حالة الشحن في البطاريات، راجع مادة وزارة الطاقة الأمريكية عن المركبات الكهربائية: Vehicle Countermeasures – Electric Vehicles. واقرأ أيضًا مقارنة بطاريات LFP وNMC لفهم أن كيمياء الخلايا تؤثر في التوصيات التشغيلية.
هل يمكن قراءة SOH من شاشة السيارة؟
بعض السيارات تعرض تقديرًا أو نطاقًا لحالة البطارية، بينما تكتفي أخرى بنسبة الشحن والمدى. وحتى عندما تتوافر قيمة تشخيصية، ينبغي معرفة تاريخ القياس وطريقته وظروف البطارية. قد تختلف القيم بين تطبيقات الطرف الثالث وأداة الوكيل بسبب اختلاف تعريف البيانات أو تحويلها. إذا كان الغرض شراء سيارة مستعملة أو التحقق من ضمان، اطلب تقريرًا يحمل اسم الاختبار وتاريخه والقراءات التي بُني عليها الاستنتاج. لا تستخدم رقمًا منفردًا من دون شرح طريقة قياسه لاحتساب قيمة إعادة البيع أو توقع المدى لسنوات قادمة.
كيف يتعامل النظام مع اختلاف الخلايا؟
لا تتصرف جميع خلايا الحزمة بالطريقة نفسها تمامًا، إذ تتفاوت السعة والمقاومة وبعض الخصائص بسبب التصنيع والعمر وظروف الاستخدام. يراقب النظام الفروق ويحدد حدود الشحن والتفريغ وفق أضعف مجموعة أو وفق قواعد حماية النظام. لذلك يمكن أن يقل الجزء القابل للاستخدام من الطاقة حتى لو بدت السعة الإجمالية كبيرة. لكن وجود اختلاف صغير ليس دليلًا تلقائيًا على عطل؛ المهم هو مقدار الفرق وتغيره مع الوقت والحرارة وحالة الشحن مقارنة بحدود المصنع.
هل يؤثر تحديث البرنامج في إدارة البطارية؟
قد تتضمن تحديثات المصنع تحسينات لخوارزميات تقدير الحالة أو إدارة الحرارة أو الاتصالات أو معالجة أخطاء معينة، لكن تفاصيل التغيير تختلف بين التحديثات ولا ينبغي افتراض أن كل تحديث يزيد المدى أو يحسن سرعة الشحن. استخدم مصدر الشركة للتعرف إلى سبب التحديث، وتأكد من استيفاء شروط التثبيت وعدم فصل الطاقة أو الاتصال حين تحذّر التعليمات من ذلك. إذا لم يتغير الأداء بعد التحديث، فلا يعني ذلك فشله؛ فقد يكون التعديل وقائيًا أو خاصًا بحالة محددة.
كيف تتعامل السيارة مع حرارة الخليج؟
تزيد الحرارة المحيطة عبء التبريد وقد تؤثر في درجة الخلايا إذا لم تستطع المنظومة التخلص من الحرارة بالسرعة المطلوبة. يقوم نظام إدارة بطارية السيارة الكهربائية BMS بالمراقبة والتنسيق مع نظام الإدارة الحرارية، لكنه لا يجعل المناخ غير مؤثر. اتبع تعليمات الوقوف والشحن في الحر، وتجنب حجب مداخل التهوية أو إهمال التحذيرات، واطلب فحصًا إذا كانت درجات حرارة النظام أو حدود القدرة غير معتادة بصورة متكررة. راجع أيضًا دليل الموقع حول أثر حرارة الخليج في البطارية قبل مقارنة سيارات بكيميائيات مختلفة.
